Re: Arbejdet med TOC14 projektet..

Indlæg af Jens_Jacobsen » 20 mar 2019, 22:57

Hejsa.

Så er det blevet tid for en genoptagelse af tråden med TOC14 spejlet.
Jeg har set i vejrudsigten at DMI nu lover varmere vejr, så måske kan jeg komme igang med at polere TOC14 helt ud.

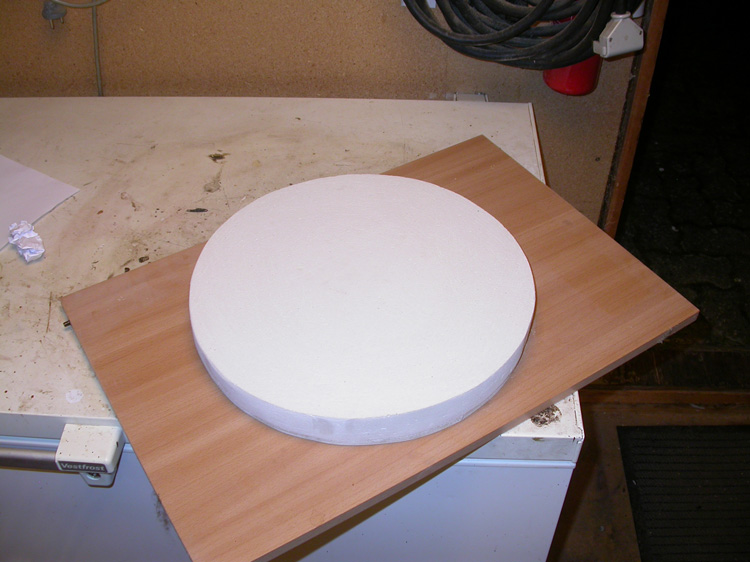

For at komme videre er jeg startet på færdiggørelsen af et full-size håndtool til spejlet. Jeg støbte det i gips i efteråret, og det har stået i vores "varmeskab" siden da. Så det er fint tørret.

Her til aften har jeg pudset det af med en slibeklods, det er nu fint rent.
Billede

Da det skal bruges på et ret hurtigt spejl, kan det ikke blot være plant i overflades, da det ville give et beglag der skulle være 5 mm tykkere på midten end ved kanten. Det er dybden på spejlet. Derfor skulle kanten af tool'et slibes ned. Ikke ultra-præcist, men til indenfor en mm eller deromkring.

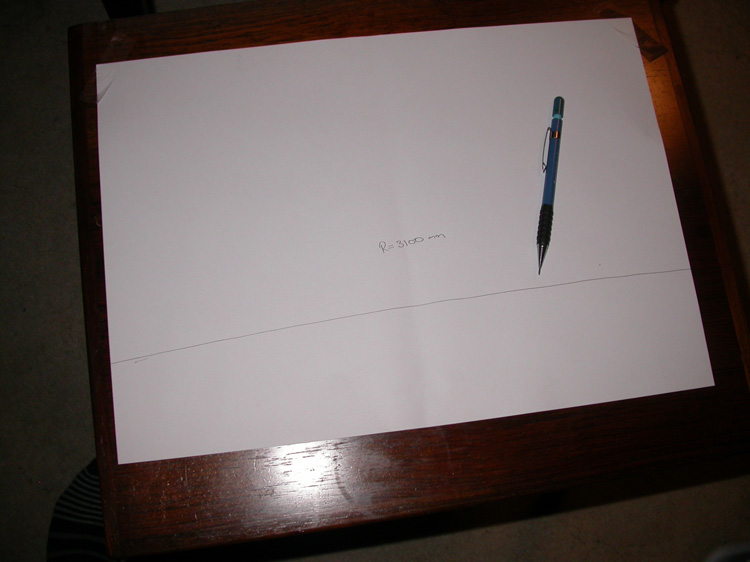

For at kunne vurdere hvor tæt jeg var på, lavede jeg lige en radius-lære af et stykke papir. Det foregik helt simpelt med et målebånd hvor jeg satte en blyant på ved 3100 mm hvilket svarer til en brændvidde på 1550 mm.

Billede

Jeg klippede så efter den krumme streg, og så havde jeg et måleværktøj..

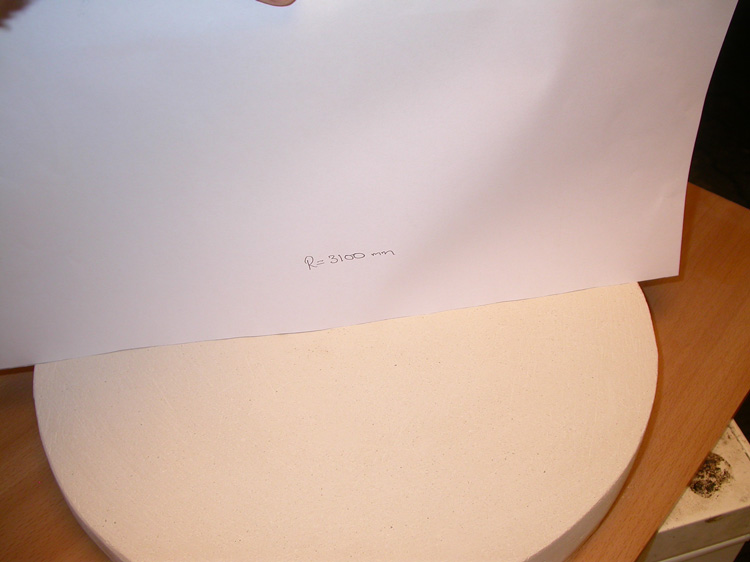

Det holdte jeg så mod toolet indtil det passede hele vejen rundt.

Billede

Det næste er så at toolet skal males med fortyndet oliemaling, jeg plejer gerne at bruge noget hvis alkydmaling, fortyndet med en god sjat benzin. Det skal det have en del gange, og til sidst overmales for at være vandtæt..
Det er vigtigt at gipsen er malet for begens vedhæftning..
mvh
Jens
